Proyectos con jerarquía horizontal.

Fijación mixta (mecánica más química) oculta en ranurado por la cara posterior de la pieza

Proyectos escultóricos de gran riqueza formal. Para diseños contorsionistas o encuentros imposibles donde se juntan despieces diferentes que conviven con planos inclinados, horizontales o verticales. Es necesario un sistema que absorba toda la carga técnica y formal del edificio, junto a un material lo suficientemente adaptable a todas estas configuraciones.

Imagen número 30 de la sección actual de DKBG System

Descripción

DKM es un sistema de fijación híbrido (mecánico con refuerzo químico). Se compone de dos perfiles percha (superior e inferior) que se anclan química y mecánicamente al material mediante adhesivo y un ranurado inclinado o recto de mayor o menor recorrido por la cara trasera de la pieza.

La pieza metálica resultante incorpora un gancho que se ensambla a los montantes de la subestructura, asegurando la estabilidad del conjunto ante grandes cargas. Aunque es posible utilizar diferentes espesores, el más utilizado es Dekton 12mm por su gran versatilidad, manejabilidad en obra, peso más reducido y alta resistencia mecánica.

Imagen número 31 de la sección actual de DKBG System

Detalle 1. Sección vertical

Imagen número 32 de la sección actual de DKBG System

Detalle 2. Sección horizontal

Imagen número 33 de la sección actual de DKBG System

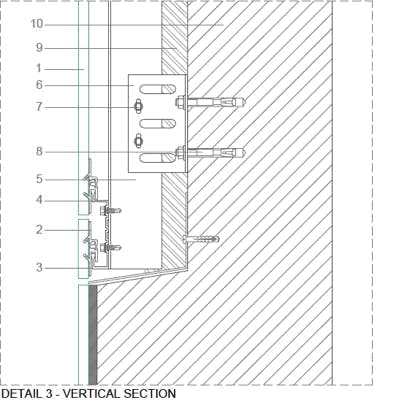

Detalle 3. Sección vertical

Imagen número 34 de la sección actual de DKBG System

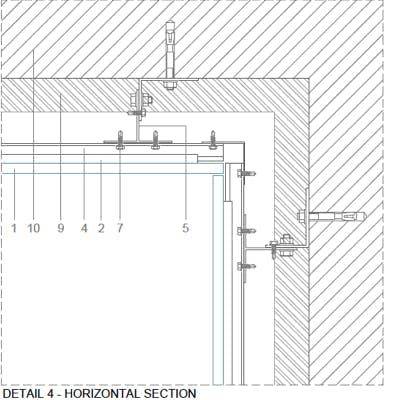

Detalle 4. Sección horizontal

1. Dekton | 2. Perfil Percha Superior | 3. Perfil Percha Inferior | 4. Perfil Horizontal | 5. Perfil Vertical | 6. Separador 'L' | 7. Tornillo Autotaladrante | 8. Anclaje Mecánico | 9. Aislamiento Térmico | 10. Muro Soporte

Proyectos DKM

Dekton posee muy buen comportamiento a esfuerzos de flexión a partir de la propia tracción ejercida sobre el material (≥45 N/mm2). Además, permite una cómoda trabajabilidad para los ranurados posteriores (diversos ángulos de inclinación,

diferentes longitudes de anclaje…) que facilitan diseños imposibles con geometrías personalizados o grandes formatos que buscan potenciar de la escala, el color o la forma.

Beyond the wall

Imagen número 35 de la sección actual de DKBG System
