Prosjekter med horisontalt hierarki.

Blandet feste (mekanisk og kjemisk) gjemt i sporet på motsatt side av stykket

Skulpturelle prosjekter med høy formell verdi. For design med vridde former eller der komplekse og forskjellige deler møtes, sammen med skrå, horisontale eller vertikale stykker. Det er viktig å finne et system som absorberer all den tekniske og formelle tyngden av bygningen, sammen med et tilstrekkelig tilpasningsdyktig system for alle disse konfigurasjonene.

Image of DKM INSIDE.jpg?auto=format%2Ccompress&ixlib=php 3.3 in DKM System - Cosentino

Beskrivelse

DKBG er et hybrid-fikseringssystem (mekanisk støttet av kjemisk). Den består av to hengende profiler (øvre og nedre) som ankrer materialet kjemisk og mekanisk ved hjelp av lim, og et skråstilt eller rett spor av en kortere eller lengre lengde på baksiden av stykket.

Det resulterende metallstykket har en krok som er festet til stenderne i underkonstruksjonen. Dette sikrer konstruksjonens stabilitet under tunge vekter. Selv om det er mulig å bruke forskjellige tykkelser, er Dekton 12 mm mest brukt på grunn av sin allsidighet, lavere vekt, høye mekaniske motstand, samt at den er enkel å håndtere på lokasjonen.

Image of 111.jpeg?auto=format%2Ccompress&ixlib=php 3.3 in DKM System - Cosentino

Detail 1. Vertikal seksjon

Image of 121.jpeg?auto=format%2Ccompress&ixlib=php 3.3 in DKM System - Cosentino

Detail 2. Horisontal seksjon

Image of 131.jpeg?auto=format%2Ccompress&ixlib=php 3.3 in DKM System - Cosentino

Detail 3. Vertikal seksjon

Image of 141.jpeg?auto=format%2Ccompress&ixlib=php 3.3 in DKM System - Cosentino

Detail 4. Horisontal seksjon

1. Dekton | 2. Øvre hengende profil | 3. Nedre hengende profil | 4. Horisontal profil | 5. Vertikal profil | 6. Separator 'L' | 7. Selvborende skrue | 8. Mekanisk forankring | 9. Varmeisolasjon | 10. Støttevegg

DKBG-prosjekter

Dekton yter bra under bøyespenningen fra trekkraften som utøves på materialet (≥45 N/mm2). I tillegg er den veldig enkel å arbeide med for rifling på baksiden av materialet (forskjellige skråvinkler,

forskjellige forankringslengder osv.), som muliggjør spesielt design med tilpassede former eller store formater som fremmer formens omfang eller farge.

Beyond the wall

Image of Beyond the wall 1536x7341 1.png?auto=format%2Ccompress&ixlib=php 3.3 in DKM System - Cosentino

Trenger du hjelp med prosjektet?

Kontakt våre spesialister for råd

Trenger du hjelp med prosjektet?

Kontakt våre spesialister for råd

Andre byggesystemer

Image of 1 DKT 1 100 510x482 1.jpg?auto=format%2Ccompress&fit=crop&ixlib=php 3.3 in DKM System - Cosentino

DKT1

Prosjekter med kompleks kutting.

Image of 2 DKT 2 100.jpg?auto=format%2Ccompress&fit=crop&ixlib=php 3.3 in DKM System - Cosentino

DKT 2

Prosjekter med horisontalt hierarki.

Image of 3 DKT 3 100.jpg?auto=format%2Ccompress&fit=crop&ixlib=php 3.3 in DKM System - Cosentino

DKT 3

Prosjekter utformet ned til hver minste detalj.

Image of 4 DKT 4 100.jpg?auto=format%2Ccompress&fit=crop&ixlib=php 3.3 in DKM System - Cosentino

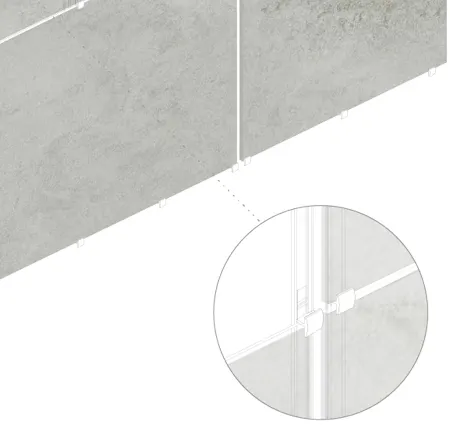

DKT 4
